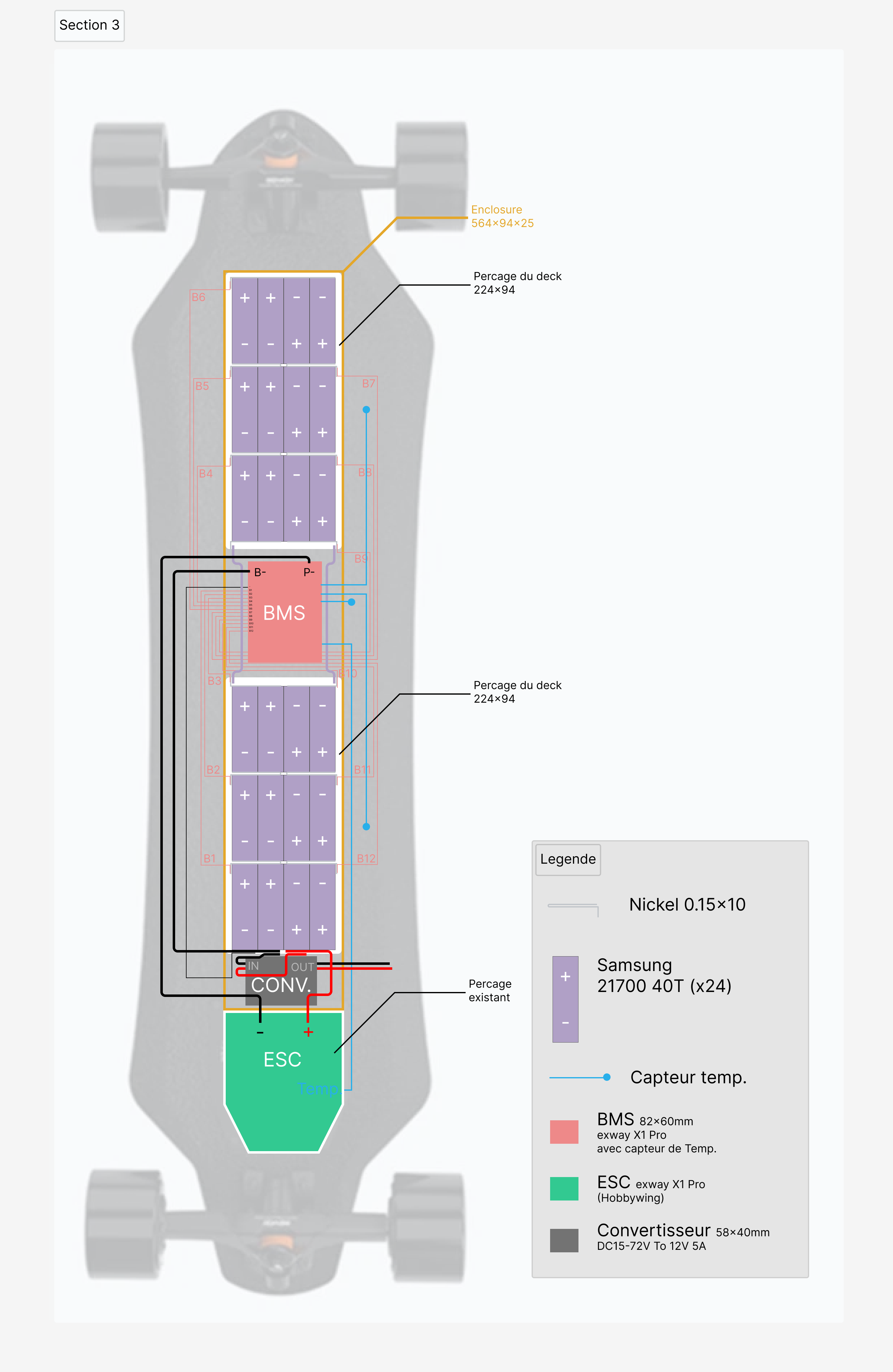

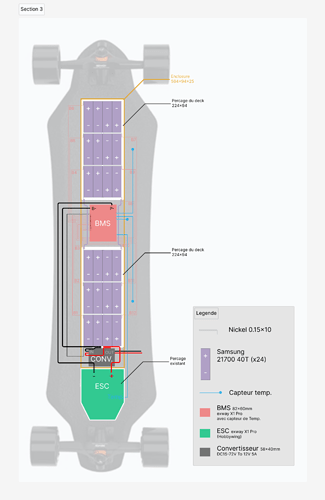

… quelques modif. suite aux dernières idées, merci à tous.
- BMS déplacé entre les packs et correction du câblage
- Modif. des partied non percée
- Ajout Convertisseur DC50v-12v
Ca commence à bien me plaire tout çà
Je n’aurais pas mis le BMS ici, comme tu la bien dessiner ya le gros 14AWG qi va devoir faire un aller-retour au centre du deck, je ne dis pas que ça ne passe pas mais ça fait de la longueur pour rien et tes déjà en limite sur la hauteur donc inutile de jouer avec le feu. De plus un câble long c’est des retours de courant, de la résistance en plus donc du batterie sag même si je pense que sur aussi peu de puissance ce n’est pas non plus la mort. Au pire tampis pour le splitage du pack et on mise tout sur deux bonne feuilles de carbone.
Par contre si tu mets le convertisseur au milieu on peut se contenter d’un fils plus fin genre 16 ou 18AWG, il passera bien plus facilement en intercellule et rien à foutre de la résistance. Mieux encore, tu prends un BEC minuscule genre celui de mon lien et tu mets tout le monde au-dessus de l’ESC.

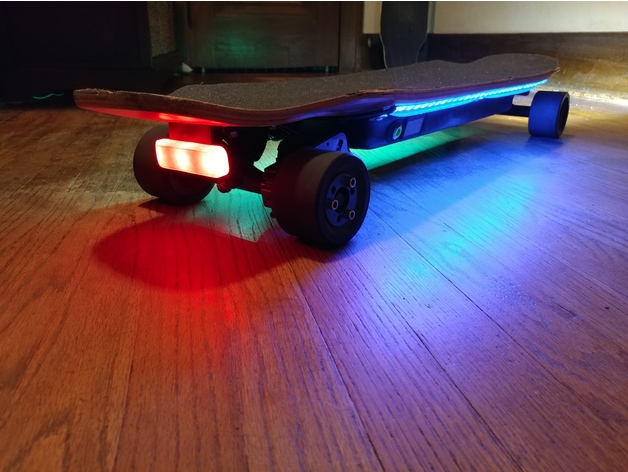

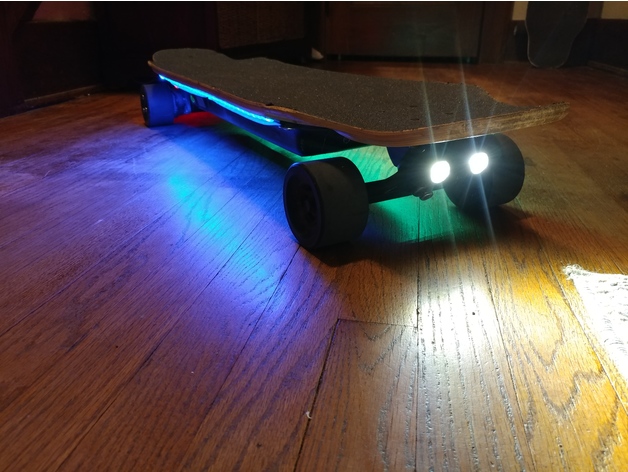

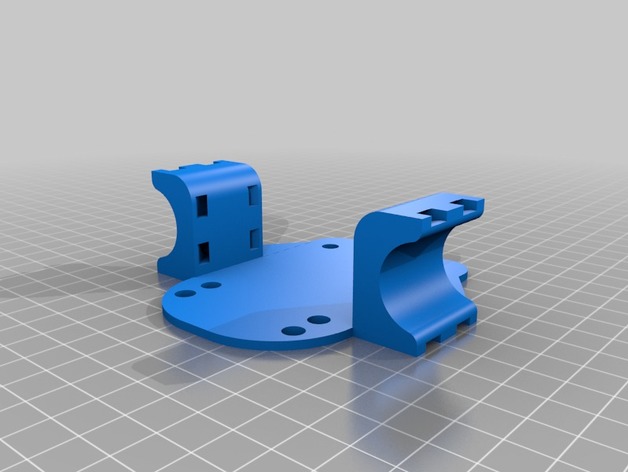

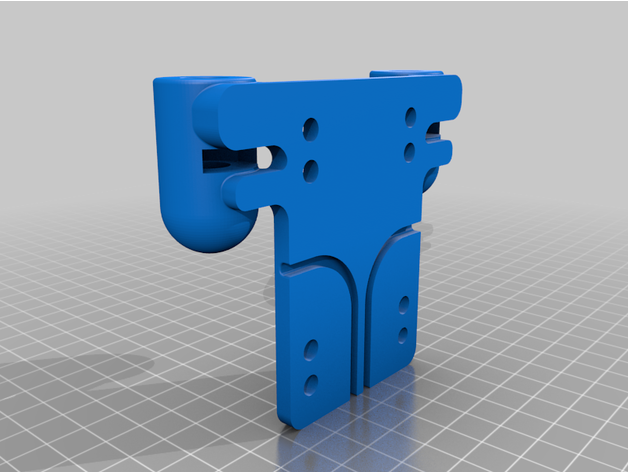

Je verrais bien un monde ou t’envoie le 12 ou 5v à l’avant et a l’arrière de la board et via un petit trou tu les fait atterrirs dans un riser de truck 3d printé qui fera office de boite de dérivation et de support d’interrupteur pour des leds AV-AR, invisible et propre.
1 « J'aime »
Par contre 3w c pas ouf
ou ca
Je me suis pas attardé y’en a beaucoup plus mais oui ta bien compris l’idée. Je serai du genre a mettre quelque mm d’épaisseur en plus pour y glisser un interrupteur
1 « J'aime »

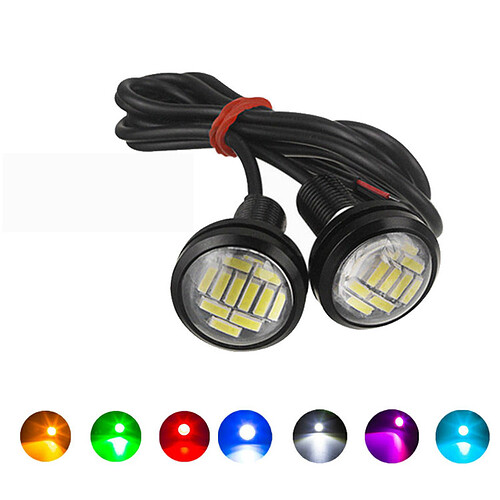

alors pour l’éclairage , on peut simplifier … 3 spots led 12V focalisés en série directement sur la batterie . ça simplifie et ça fonctionne très bien jusqu’à 50V .
et si ton deck a un peu de flex , il vaut mieux faire 3 packs de 4s .
et le bms c’est mieux prés de l’esc . pour éviter des longueurs de câble et du sag . mais c’est vrai qu’avec les 30A max que doit demander ton esc hobbywing , ça se discute…
1 « J'aime »
Arrff, mince en terme d’encombrement, c’était parfait avec le bms au centre.
Ca fait vraiment une grosse différence de sag les 20cm de cable ?
C’était l’architecture d’origine sur cette board, … sont chelou chez exway !
Tout depends du diametre…
Ca se calcule en fonction de l’ AWG marqué dessus . Tu peux connaitre sa resistance avec les abaques . Ou la mesurer si tu as un milliOhmmetre.
1 « J'aime »
14AWG > 2.525mΩ pour 30cm
… c’est beaucoup ?
Suffit de faire le calcul.
U=RI
P=UI
Donc P=RI², c’est l’effet joule Aka la puissance perdu en chaleur, très utile dans ton grille pain mais beaucoup moins dans une board. Si j’en crois les 1200w de puissance en 12s donc 44.4v ça fait une décharge de 27A
P= 0.0025*27²= 1.8w de pertes en chaleur par 30cm ( j’imagine que tu les a) de quoi faire briller quelques petite LEDs ou faire tourné un petit ventilo c’est pas extrême loin de la, ta board roule d’ailleurs sans problème mais serait facilement évitable alors a y être…
1 « J'aime »

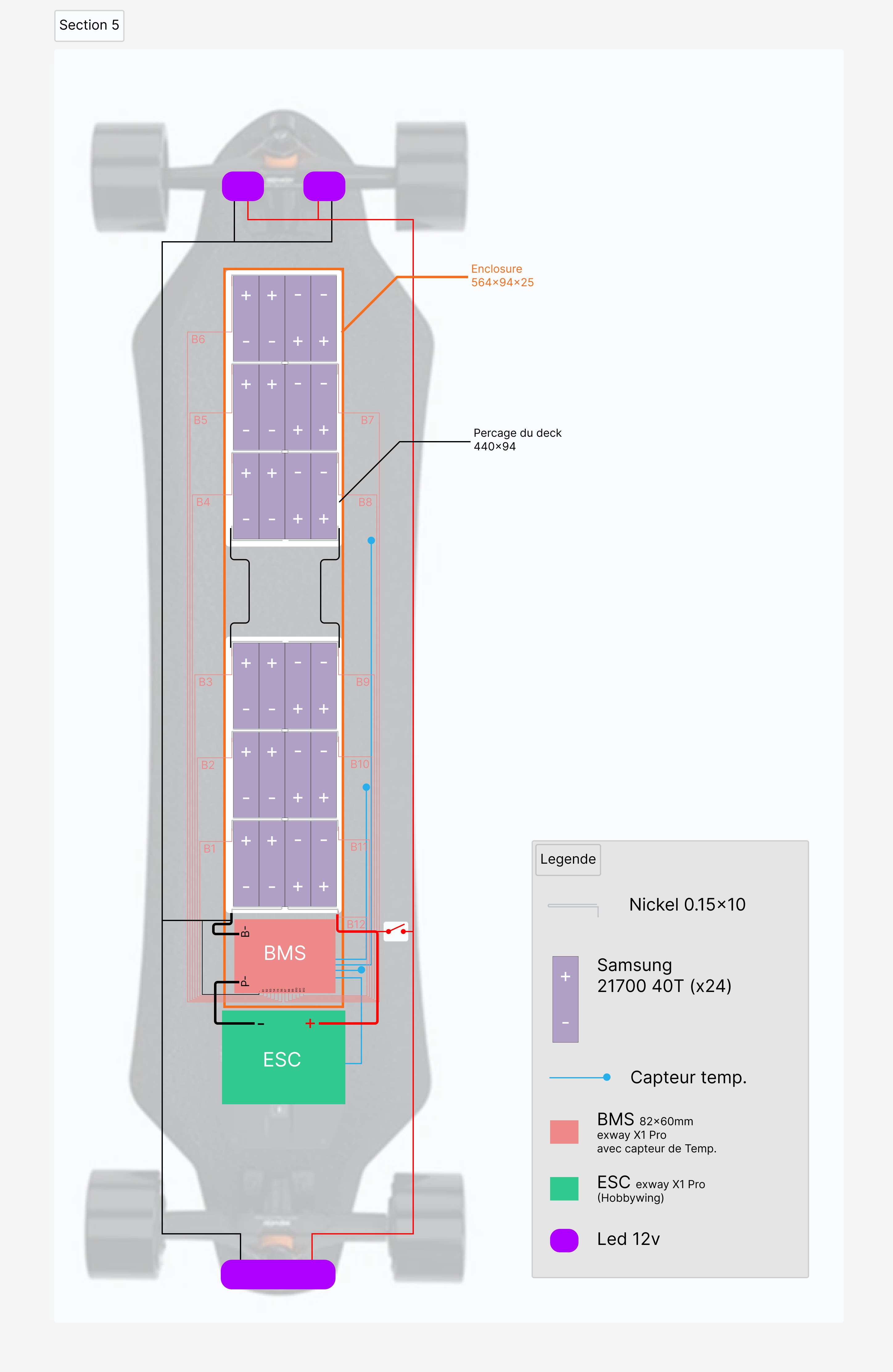

Du coup je revient à la version « BMS près de l’ESC avec 2 packs » qui pour moi, reste le meilleur compromis Perf/Intégrité du deck.
J’ai juste ajouté le circuit « Eclairage sans convertisseur ».
J’ai aussi bien avancé sur la liste :
Pour les questions :
-
La largeur c’est simple, ta 4x21700 à plat donc la largeur du total plus la hauteur 21x4 + 21 prend du 120-130mm.
-
Ils ne vont pas tes câbles d’équilibrages d’origine ?
-
Nickel pur. A ce propos, ma recommandation de souder à l’étain de la tresse en inter-cellule c’est juste pour être serein sur les 70A de décharge potentiel du nouveau pack. Ce n’est pas utile sur tes 30A de décharge actuelle mais le sera si jamais tu passes en VESC ou que tu mets ton pack sur autre chose. Ça ne coute juste pas grand-chose et qui peut le plus peu le moins et le pack ne sera pas bridé.
Maintenant mon avis perso :
- ces switch-là sont très gros, je suppose que tu vas les mettre ici autrement le riser va faire 5cm https://puu.sh/JsZBa/6ddf66b401.png
- Ces 40t neuve sont chères si ta une dremel/ de quoi meuler du métal avec douceur prend plutôt des « reclaimed »
(c’est quoi 40t3 ?)
Comme dit Nkon: These batteries come from battery packs in which welding errors have been found. The batteries have never been charged or discharged.
C’est du neuf à prix d’occaz faut juste mettre un coup de dremel pour virer les éventuels résidus encore souder. De mon expérience j’ai eu 2 cellules défectueuses sur 300 unités donc ça va.
Salut
Merci pour tout vos conseils et votre temps.
Les câbles d’équilibrages d’origine vont être trop court. Je peux souder des « rallonges »?
Le switch doit aller sur enclosure sous la planche… ou pas
J’avais vu les reclaimed mais j’avais pas osé, c’est sur que ca fait une belle différence de prix sur 25 unités, Dremel ready
.
Ca tombe bien , j’en ai en stock
de la 40T reclaimed toute neuve jamais servie . il t’en faut 24 ?
1 « J'aime »
mets le sur le coté . ça evitera de le défoncer dessous …
1 « J'aime »
Yes
on vois en en MD
Bien sur que tu va souder des rallonges.
1 « J'aime »
on dirait que c’est presque fini ici,
1 « J'aime »
Haha, j’ai pas commencé en fait
Mooch qui bench 40t vs 40t3
Askip moins de perf pour la T3 mais plus de longévité . Le prix fera le reste
