Projet e-bustin

Salut les E-skaters,
Il ne m’aura pas fallu longtemps avant de craquer, voici le projet en cours.

Objectif : une board pour cruiser, carver (pas besoin d’un avion de chasse) et surtout aller au taf avec, donc pas trop lourde pour le transport. J’ai donc décidé de partir sur un petit moteur avec une conf en 6S qui j’espère devrais me convenir vu mon gabarit (56kg) et mon niveau de débutant.

Board : Bustin Mission OK
http://www.easyriser.fr/deck-bustin-mis … -2015.html

Truck : caliber II 184mm 50° OK
http://www.blackkross.com/trucks-calibe … er_ii-noir

Roue : Orangatang Kegel 80a OK
http://www.blackkross.com/roues-orangat … -2013.html

Première impression c’est déjà lourd quand je compare avec mes deux loaded (Tantien et Vanguard) 3,85Kg soit 750g de plus que la Tantien. Dans un premier temps je monte les trucks en top mount à voir plus tard si je peux passer en drop through.

Transmission : Kit APS single moteur 5065 (en cours de livraison)
http://www.aliendrivesystems.com/store/ … heels.html

Motorisation : Moteur Alien 5065 270Kv 2200w + ESC Alien 120A 2-7s (en cours de livraison)
http://alienpowersystem.com/shop/brushl … kv-2200wa/
http://alienpowersystem.com/shop/esc/al … t-esc-bec/

Batterie : je n’ai pas encore tranché car j’attends de voir la conso au wattmeter qui ne sera pas sur la board pour gagner du poids, mais ça sera du 2 x 3s HK 4000-5000mha. A voir avec les tests…

Pour le câblage HK est ton ami : j’ai déjà presque tout de l’époque du modélisme mais je mets les liens au cas où

XT90s antispark
http://www.hobbyking.com/hobbyking/stor … duct=61690

XT60
http://www.hobbyking.com/hobbyking/stor … oduct=9572

Connecteurs 5,5mm gold
http://www.hobbyking.com/hobbyking/stor … oduct=2087

Câbles rouge et noir en 10 et 12 AWG
http://www.hobbyking.com/hobbyking/stor … oduct=9672
http://www.hobbyking.com/hobbyking/stor … oduct=9671
http://www.hobbyking.com/hobbyking/stor … oduct=9674
http://www.hobbyking.com/hobbyking/stor … oduct=9673

Gaine thermo + treillis
http://www.hobbyking.com/hobbyking/stor … oduct=3834
http://www.hobbyking.com/hobbyking/stor … duct=10433
https://www.hobbyking.com/hobbyking/sto … oduct=9553

Velcro
http://www.hobbyking.com/hobbyking/stor … oduct=9374

Afficheur pour le voltage + détection de charge
http://www.hobbyking.com/hobbyking/stor … duct=74024

Télécommande GT2B plus dispo sur HK donc je l’ai prise sur amazon. OK
http://www.amazon.fr/gp/product/B00LTMO … ge_o00_s00

Voilà étape 1 terminée.

Etape 2 réception du matos et début du montage.

Yes ! ça va pomper même dans les côtes maintenant après ça!!!
Pour une board ultra light !! Le plateau est trop beau ! Vivement la suite :wink:

Jolie montage en perspective !!! Par contre en ce qui concerne ton Cable ( AWG ) bon courage car j ai du annulé ma,commande chez hk delai de livraison trop long !!! :twisted: d ailleur c est Okp qui m’a donné un autre site flash rc je crois :wink:

Hey, bon courage pour ton montage, à priori tout semble ok.

L’étape la plus dure … l’attente!!

Sinon pour les câble et connectiques si tu galère chez HK je recommande le vendeur Partcore sur amazon, vendeur allemand la traduction est pas forcément top sur amazon donc faut faire gaffe et se référer à l’image, mais la livraison est rapide (1 semaine), emballage de qualité.

Pour les batteries je te recommanderais presque de partir comme moi sur les turnigy 2S 5800mAH, tu en met 3 pour arriver à 6s, c’est le meilleur compromis poids/autonomie pour du 6s.

Je suis un poids léger comme toi je sais pas trop dans quel mesure ça va impacter l’autonomie mais j’espère atteindre les 25km en allant tranquillement car comme toi je suis nouveau dans le longboarding.

6S en 5800mah pour 25 km … ca parait quand même très optimiste, non ?

Oui c’est optimiste, mais bon je fait 50kg et j’espère cette distance pour les trajets vraiment tranquille genre 15km/h max.

On verra une fois que j’aurais mon setup et que je pourrais tester in situ.

Ah oui … 50kg ca change un peu la donne.

super projet en tous cas ! surement une nouvelle configuration type.

Petit update

Kit APS single moteur 5065 OK
Moteur Alien 5065 270Kv 2200w + ESC Alien 120A 2-7s OK
reste plus que la commande HK qui contient les XT90s Antispark et quelques bricoles

Pour les câbles merci pour les infos, il me reste de quoi faire pour commencer et tester que tout fonctionne avec du 2 -3S

Vulthor pour les batteries pas plus de 4000, max 5000mha en 2 x 3s (comme ca tu limite le nombre de câbles et l’encombrement est acceptable) je ne cherche pas une grosse autonomie mais un gain de poids (et si je veux plus d’autonomie pour une grande ballade, je prends deux packs de plus dans un sac). Je partirais surement sur de la turnigy ou zippy compact, je n’ai jamais eu de problème avec ces packs contrairement aux nano-tech et zippy standard.

Je posterais quelques photos quand j’aurais un peux de temps avec les questions qui me trottent déjà dans la tête.

Etape 2 réception du matos et début du montage. En cours

c’est bon ça !!!

Voici quelques photos des pièces reçus

la planche à roulette

La propulsion et transmission


Début du montage:
J’ai eu besoin d’utiliser la dremel pour faire rentrer la clavette sur l’axe moteur. Pour le reste pas de problème, je sécuriserais bien le serrage des vis avec du frein-filet pour éviter de tout perdre avec les vibrations. Vous faite comment vous ?

Du coup une fois arrivé la j’ai pas pu m’empêcher de tester rapidement, j’ai donc bindé la radio avec le récepteur. Puis j’ai monté à l’arrache un contrôleur que j’avais en stock avec une 3S. Ca marche la roue tourne. Waaahoouuuuu.

Ensuite je me suis attaqué aux rallonges moteur, j’ai décidé de dessouder les connecteurs du moteur pour souder directement des rallonges en 12 AWG, puis remettre les connecteurs au bout. Ceci afin de rendre les câbles plus souples lors du mouvement du truck et, ça fait gagner quelques grammes.

Je me suis arrêté la car j’avais plus d’éteint pour souder et tester l’ESC Alien, puis sans la commande HK avec les XT90s je suis bloqué.

Une tite question : pouvez vous me confirmer que le + sur l’ESC est bien du coté ou est l’étiquette « prise mal » ? je pense que oui car la plus part des contrôleurs sont comme ca normalement mais je préféré demander car il n’y a rien d’indiquer dessus.

Moi pour le moment frein-filet bleu ouai, sinon y’a la méthode d’OKP pour les maintient du support moteur.
T’es trop rapide et efficace ça blague pas ! tu viens essayé et une semaine après la commande est passé et la suivante BiM c’est monté testé !!! :wink: Bien joué les rallonge sans doublage de connecteur !
La board est trop belle en plus ! Chez moi le plus de l’ESC est la bien un mal avec cable rouge… c’est pas le même alors pas sur de pouvoir confirmer. T’arrive à voir la couleur du cable dedans ?

Jolie tout ça!
Tu semble avoir eu de la chance sur la rapidité de livraison chez Alienpower.
Vivement la suite :wink:.

le combo board + roues est vraiment joli !

pour la clavette, pareil que toi à coup de dremel pour la raccourcir et l’usiner afin que le pignon rentre correctement. Pour l’embase sur le truck j’ai fixé à l’epoxy car elle bougeait latéralement à cause du couple moteur. Depuis ça n’a plus bougé.

on voit quand même le modéliste inside !

Petite question ton grip !! Fait maison ( coupe au laser ou autres ) ??? Ou d origine ???

tu viens essayé et une semaine après la commande est passé et la suivante BiM c’est monté testé !!! :wink:
La c’est la partie facile, que de l’assemblage, je vais être beaucoup moins rapide pour tout fixer et faire les boitiers.
Chez moi le plus de l’ESC est la bien un mal avec cable rouge…
Pour l’esc, j’ai comparé plusieurs de mes contrôleurs et ils sont tous identiques, le + est toujours du même coté. J’ai testé vite fait et il fonctionne correctement, j’ai juste désactivé la marche arrière pour le moment.
Pour l’embase sur le truck j’ai fixé à l’epoxy car elle bougeait latéralement à cause du couple moteur. Depuis ça n’a plus bougé.
Même si niveau couple je suis un petit joueur comparé à ton setup, je vais faire ca aussi une fois que tout sera terminé, plus frein filet sur les vis.
Tu semble avoir eu de la chance sur la rapidité de livraison chez Alienpower.
Oui tout est arrivé en moins d’une semaine. Et je devrais recevoir la commande HK cet semaine.
Petite question ton grip !! Fait maison ( coupe au laser ou autres ) ??? Ou d origine ???
Grip d’origine.

j’ai reçu mon colis HK cette semaine avec les XT90s, j’ai donc continué le travail.

Au programme soudure et isolation pour tout brancher.

Pour le moteur j’ai mis de la gaine treillis jusqu’aux soudures puis j’ai laissé les câbles libres jusqu’à l’esc pour plus de souplesse lors des mouvements du truck.

Pour l’alimentation de l’esc j’ai soudé un des câbles à 90° pour réduire l’encombrement dans le boitier et passé le tout dans de la gaine treillis jusqu’au XT90s.

Pour la partie batterie j’ai fait mon câble série 2xXT60 et 1xXT90s, j’ai fait attention de souder les connecteurs dans le bon sens afin d’éviter la torsion des câbles.

Pour le lipo cheker j’ai utilisé un adaptateur 2x3s->6s mais après quelques manipulation il y a eu un court-circuit sur une des prises d’équilibrage, une des pin a fondue et perdu 1mm. Je suis bon pour refaire une prise car même si elle fonctionne toujours j’ai peur que l’isolation du connecteur est pris un coup, et comme c’est des lipos j’ai pas envie de prendre de risque.
Dommage car le checker est bien il donne le voltage général et cellule par cellule, avec détecteur sonore de niveau de charge (réglable) . Au pire je l’utiliserais sur une seule batterie uniquement en mode ballade pour contrôler.

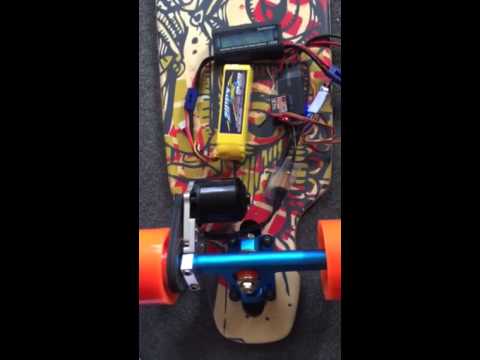

La vue d’ensemble :

Tout est bon et fonctionne donc j’ai attaqué les moules et la stratification des boîtiers.

A voir demain ce que ça va donner.

YES ! Bien joué ! small et minimaliste = perfetc :wink:

Beau boulot, c’est très propre :slight_smile:

yes, rapide et précis ! j’aurais vu les boitiers avec une forme un peu plus arrondie sur les arrêtes, moins “boite” tu vois ? voir même un petit dégradé/incliné allant du côté truck vers le côté milieu de board; la board étant pas mal arrondi au niveau du shape cela aurait fait encore plus cool ! c’est pas grand chose, juste deux coup de ponçage en plus sur les moules.

sinon pour ton court circuit sur la prise d’équilibrage, ca vient du fait que tu tes packs n’étaient pas au même voltage ce qui a tout fait passer par cette prise ? ou que tu as inversé les deux prises d’équilibrage ?

tiens, en voilà une qui roule (Cyrille, qui a changé les horribles Sector 9 par des Kegels)
