[WIKI] Les différents connecteurs

Afin de ne pas passer des heures à réfléchir sur quel connecteur est le plus adapté à nos constructions, voici une liste (plus ou moins explicative) regroupant ce qui s’utilise en général :slight_smile:
Important: Bien « dimensionner » ses connecteurs (et son montage en général) afin d’éviter que ça fonde ^^

Vesc <-> Batterie

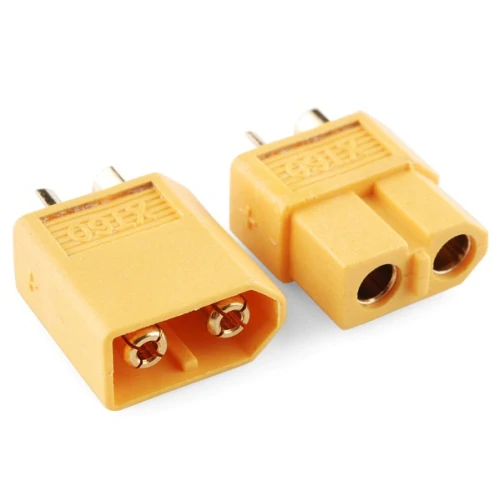

XT60
xt60-connector-2-500x500_1024x1024

Courant max en continu: 60A
Taille de câble recommandé 12 AWG
Fiche technique: XT60-M AMASS - Prise mâle | alimentation DC; XT60; mâle; PIN: 2; sur fil; brasage | TME - Composants électroniques

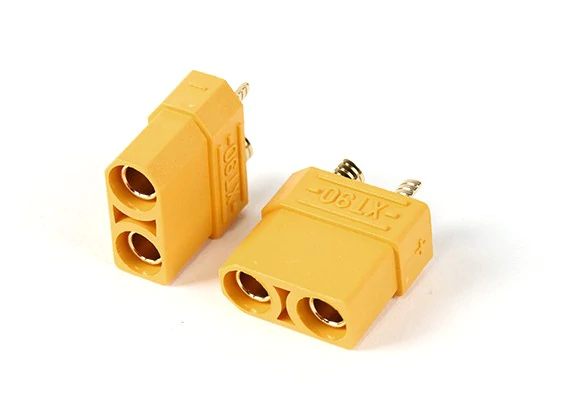

XT90
XT90_1024x1024

Courant max en continu: 90A
Taille de câble recommandé 10AWG
Fiche technique: XT90H-M AMASS - Prise mâle | alimentation DC; XT90; mâle; PIN: 2; sur fil; brasage | TME - Composants électroniques

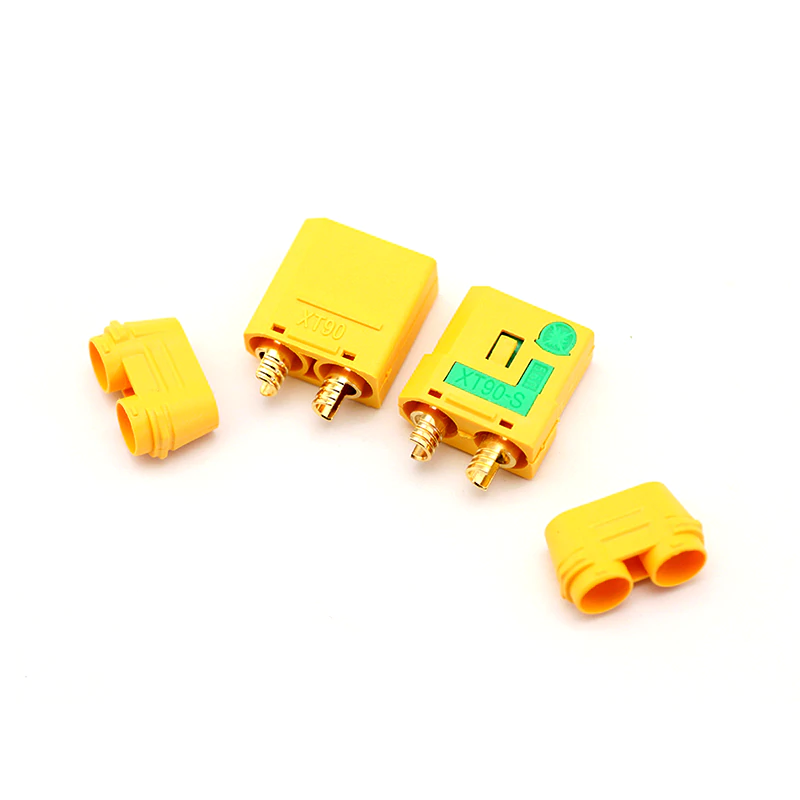

XT90S (anti-étincelle)

Idem XT90
Fiche technique: XT90S-F AMASS - Prise mâle | alimentation DC; XT90; femelle; PIN: 2; sur fil; jaune | TME - Composants électroniques

Vesc <-> Moteurs

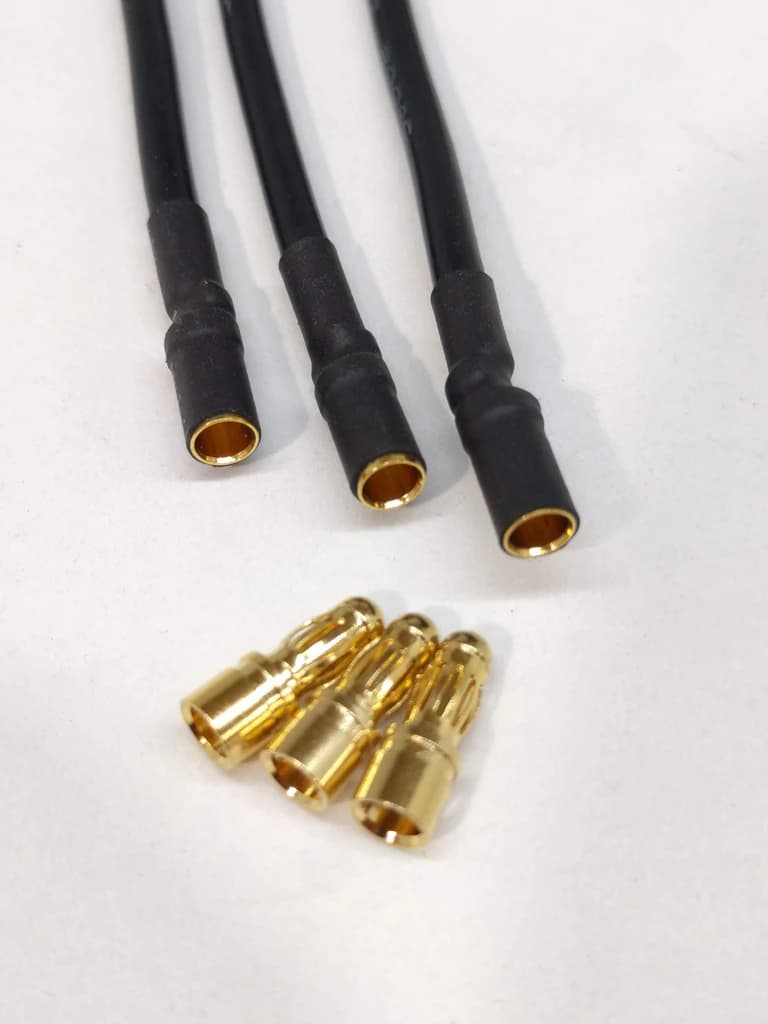

Connecteur PK 3.5mm (Bullet connector) Courant maximal continu supporté: 50A

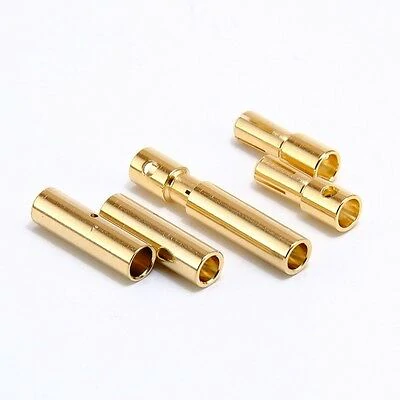

Connecteur PK 4mm Courant maximal continu supporté: 70A
4mmbullet_1024x1024

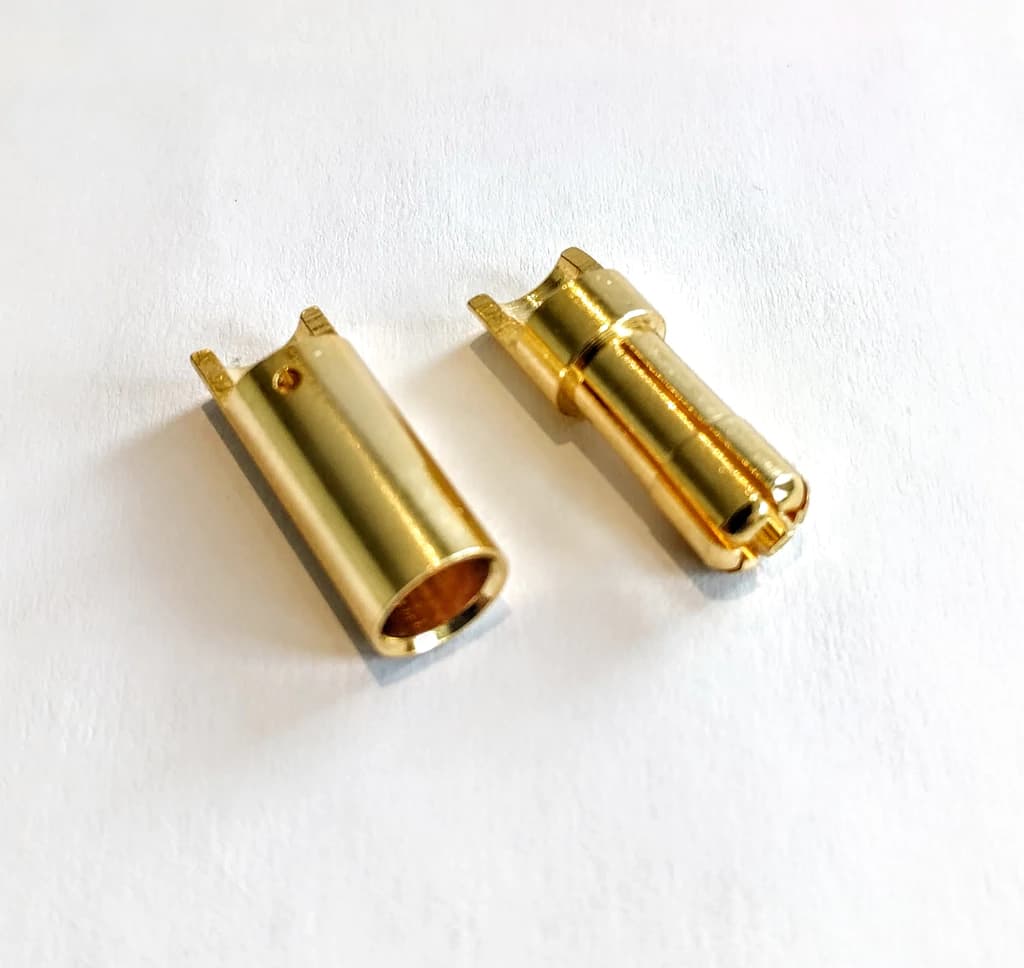

Connecteur PK 5.5mm Courant maximal continu supporté: 90A

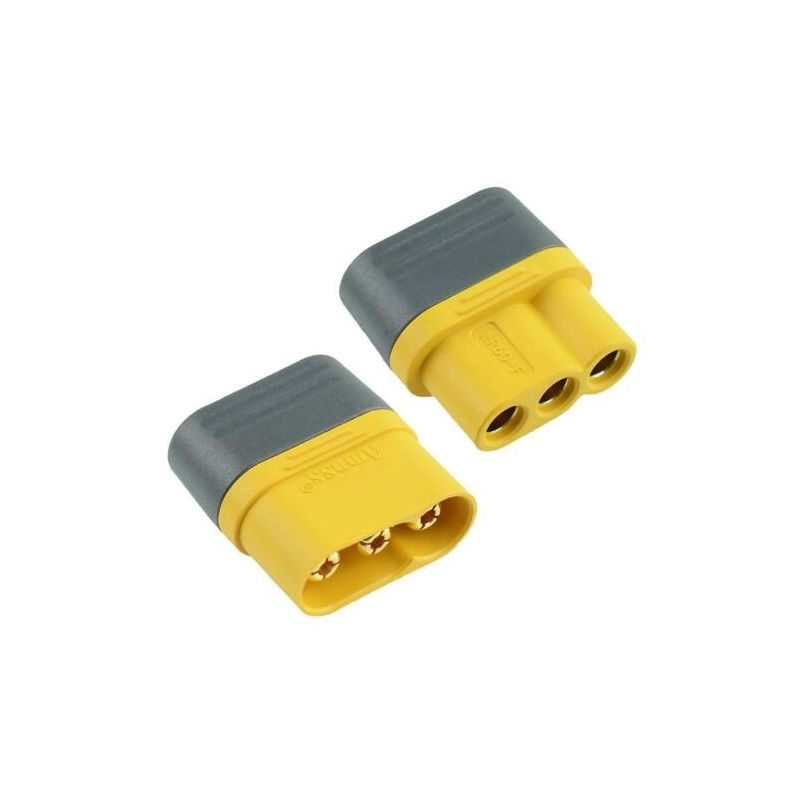

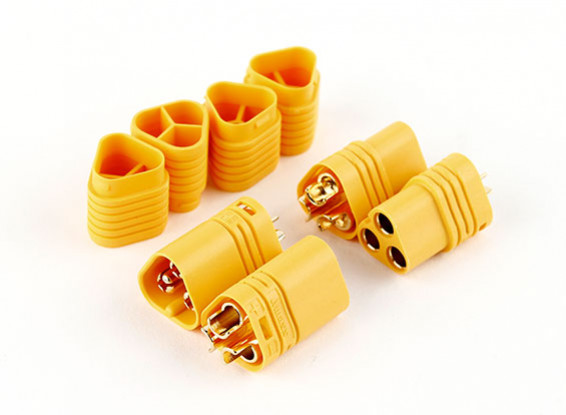

MR60

Taille de cable recommandé 12 AWG
Fiche technique: MR60-M AMASS - Prise mâle | alimentation DC; MR60; mâle; PIN: 3; sur fil; brasage | TME - Composants électroniques
MT60
MT60

Idem MR60
Fiche technique: MT60-F AMASS - Prise mâle | alimentation DC; MT60; femelle; PIN: 3; sur fil; jaune | TME - Composants électroniques

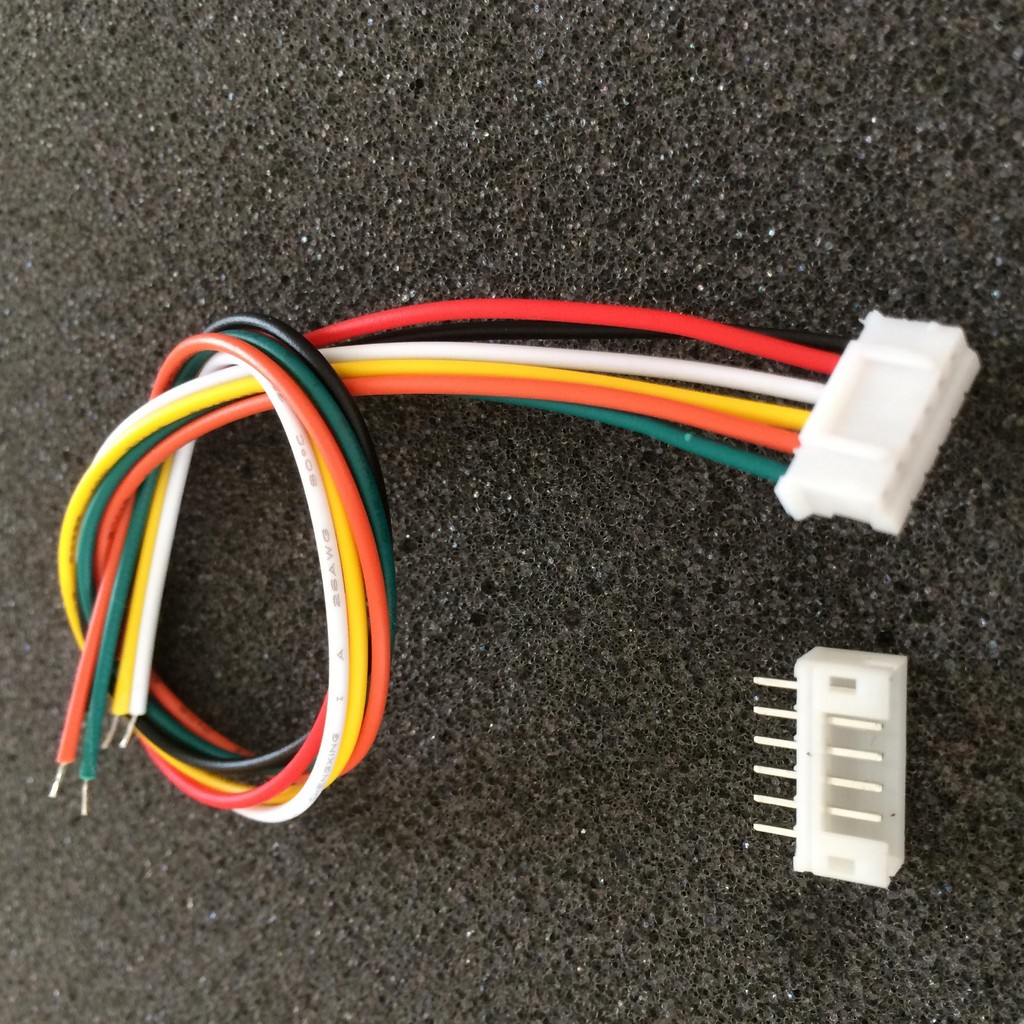

Câbles Sensor:

« Le pitch est la distance entre 2 fiches (pins) du connecteur, le JST XH est le connecteur RC standard bien connu car présent sur les prises d’équilibrage des lipos courantes, le PH est un peu plus petit, on le trouve notamment sur les VESC, le ZH est tout petit, présent sur les ports sensors des ESC, et des moteurs, entre autres. »

JST XH : pitch 2,52mm

JST PH : pitch 2mm

JST ZH : pitch 1.5mm

Source: Connecteurs JST – Overion

[Si besoin que je rajoute ou modifie quelque chose, venez en message privé :slight_smile: ]
