Flipsky 6384 190kv cablage sensor

Salut,

J’ai les files du censor qui ont été arrachés …

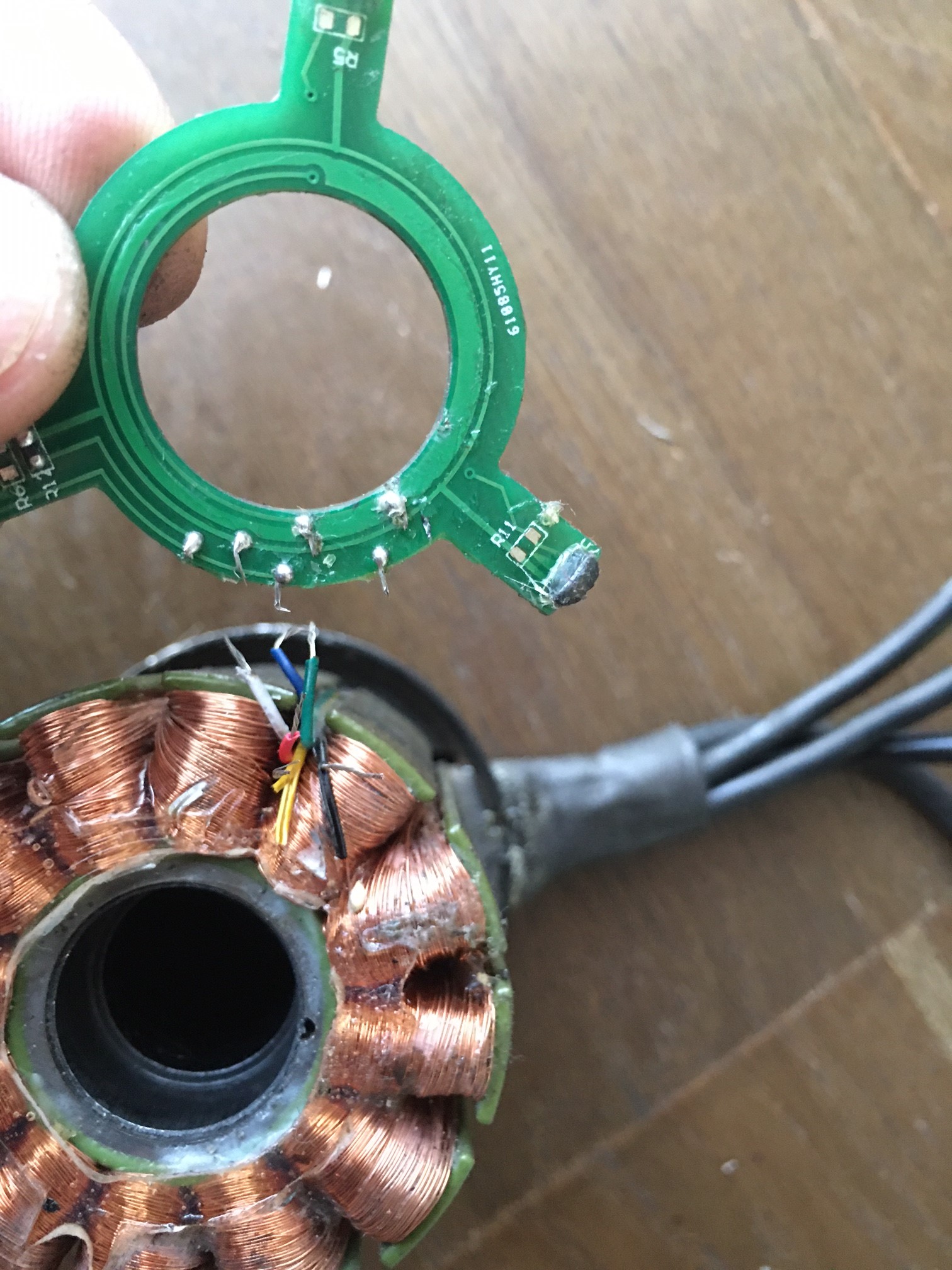

Du coup je souhaiterais savoir ou exactement ressouder ces 6 câbles sur la photo ?

Vue de dessous du censor ;

Merci pour votre aide.

Salut, alors en sois… j’en sais rien :sweat_smile:
Par contre ! Un branchement de sensors ca ressemble a ca
Alors je pense que tu peut t’en sortir.

Pin du milieu → - généraliser
Pin de droite → + généraliser
Pin de gauche → signal du sensor en question

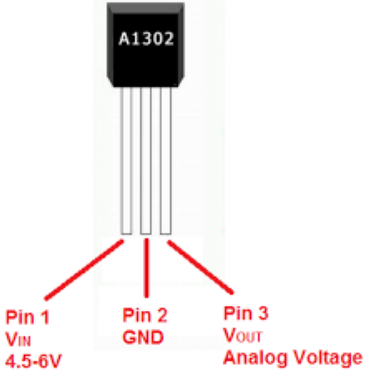

Google la réf de tes sensors pour savoir la droite de la gauche, il ont une face plus large que l’autre genre comme ca :

Mais je sais pas si on peut parler de standard alors vérifie avec les tiens

L’ordre des sensors n’as pas d’importance, vesc tool les interprèteras dans l’ordre qu’il lui faut pendant la détection.

Ensuite faut retracer le chemin sur le PCB. Ce sera surement relativement laborieux mais je vois absolument pas comment faire autrement, aide toi d’un multimètre en position testeur peut être.

le fils blanc c’est le capteur de température, il est pas sur le dessins alors soude le sur la pastille restante aprés avoir avoir souder le reste (ou le met pas on s’en br*** un peu pour être honnête)

mdr Manu ^^

ok Cathode, j’vais tester tout ca : )

Merci !

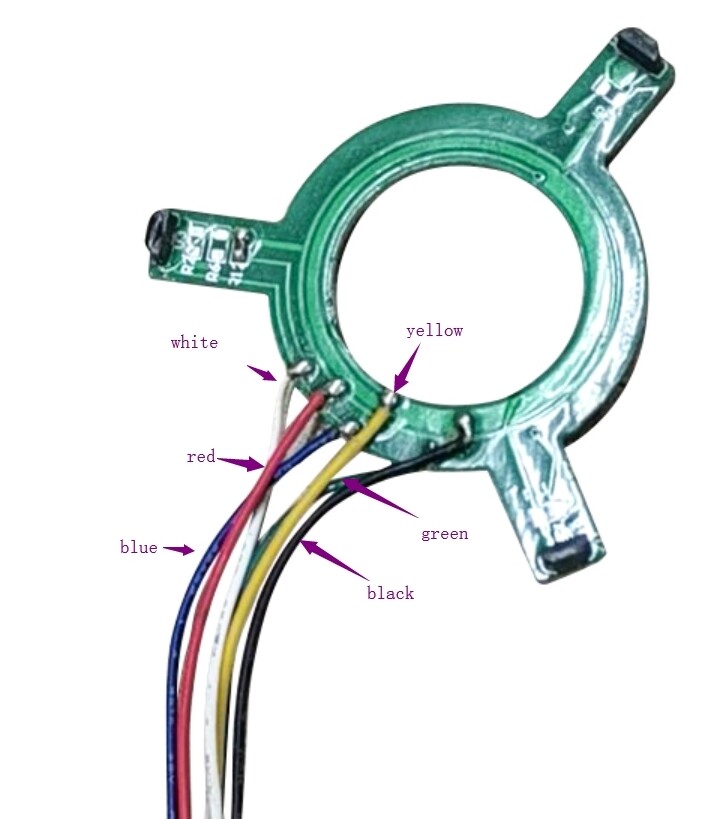

J’ai demandé chez Flipsky et les gars ont répondu :wink:

Merci.
