Besoin d’aide pour un schéma de câblage BMS

Besoin d’aide pour un schéma de câblage
Bonjour à tous j’ai besoin d’aide pour un schéma de câblage j’ai fini ma batterie j’ai connecter mon BMS.
Mais pour le reste je galère.
Je veux utiliser juste la charge pour le BMS
Je ne sais pas où connecter
le port charge.
Le switch.
Le fusible.
Le battery meter.
J’ai peut-être mal regardé mais je l’ai pas vu dans les tuto avec tous ces éléments.
Donc si quelqu’un peut m’aider ça serait cool. :slight_smile:
.

Normalement on ne branche jamais la nappe de fils dequilibrage avant le B- (fil noir) au risque de cramer le bms…

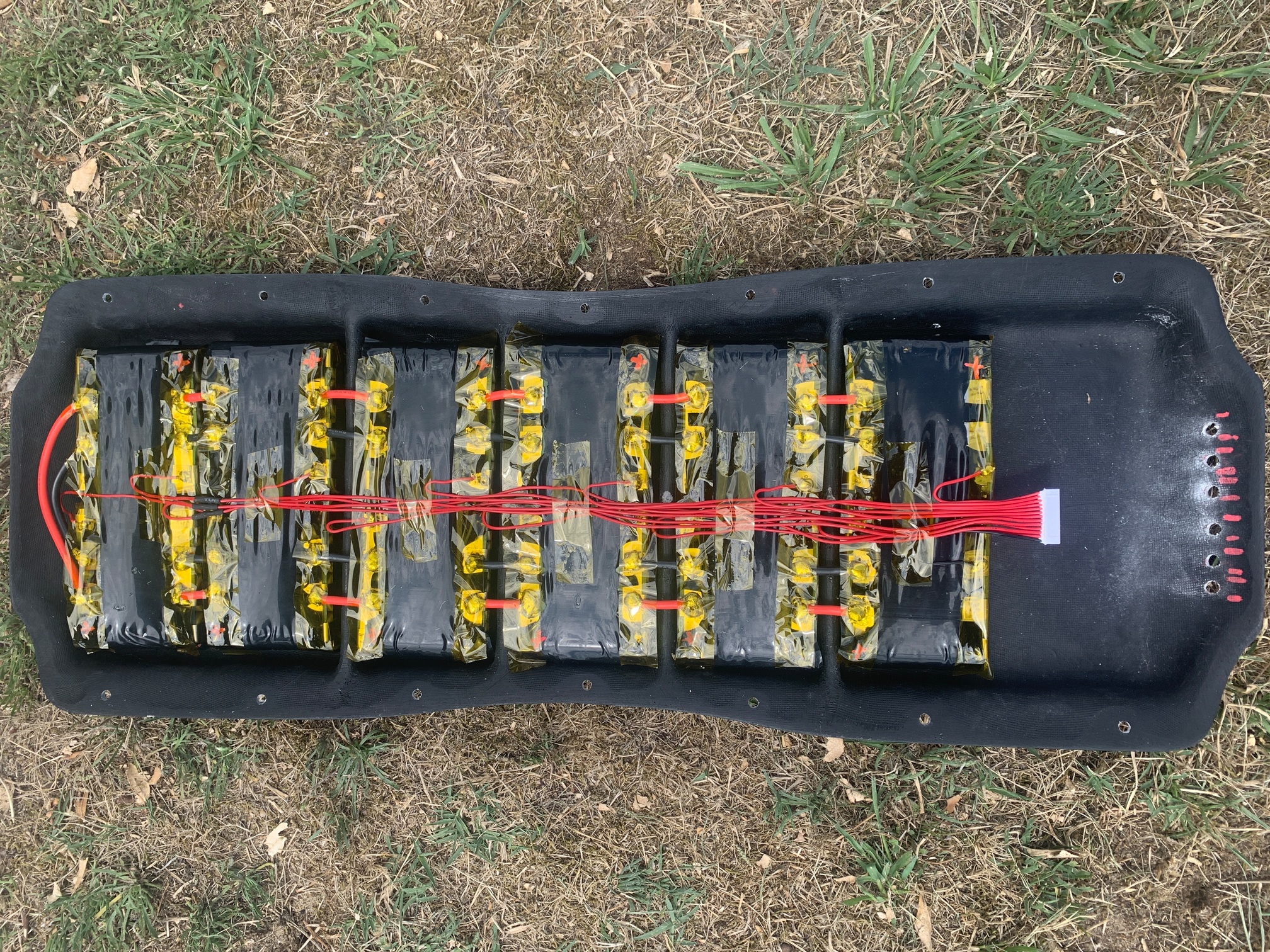

Tes câbles dequilibrage passe par endroit sur des morceaux de nickel non protégés ce qui est dangereux. Des câbles de mise en série sont trop long et sont sur les câbles dequilibrage ce qui va poser souci qd tu va fermé le boîtier sur la board. J’en connais un qui en vissant ce boîtier a fait brûler son skate et sa salle de bain donc vraiment attention…

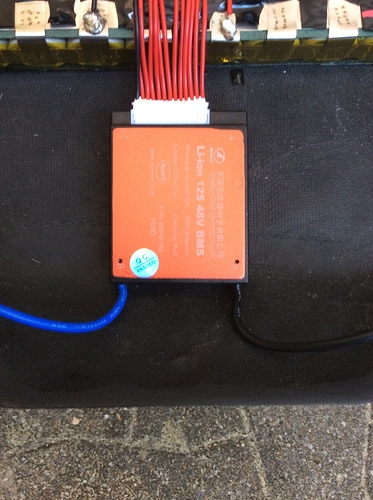

Sinon ton fil b- sur le moins de ta batterie et le bleu sûrement C- sur le moins de ton port de charge . Tu dois avoir un schéma avec ton bms normalement où tu aurai du en faire un avant de cabler

Salut merci beaucoup pour tes conseils:)
je vais revoir tout ce que tu m’as dit.
Du coup sais-tu si il y a un moyen de contrôler le BMS?

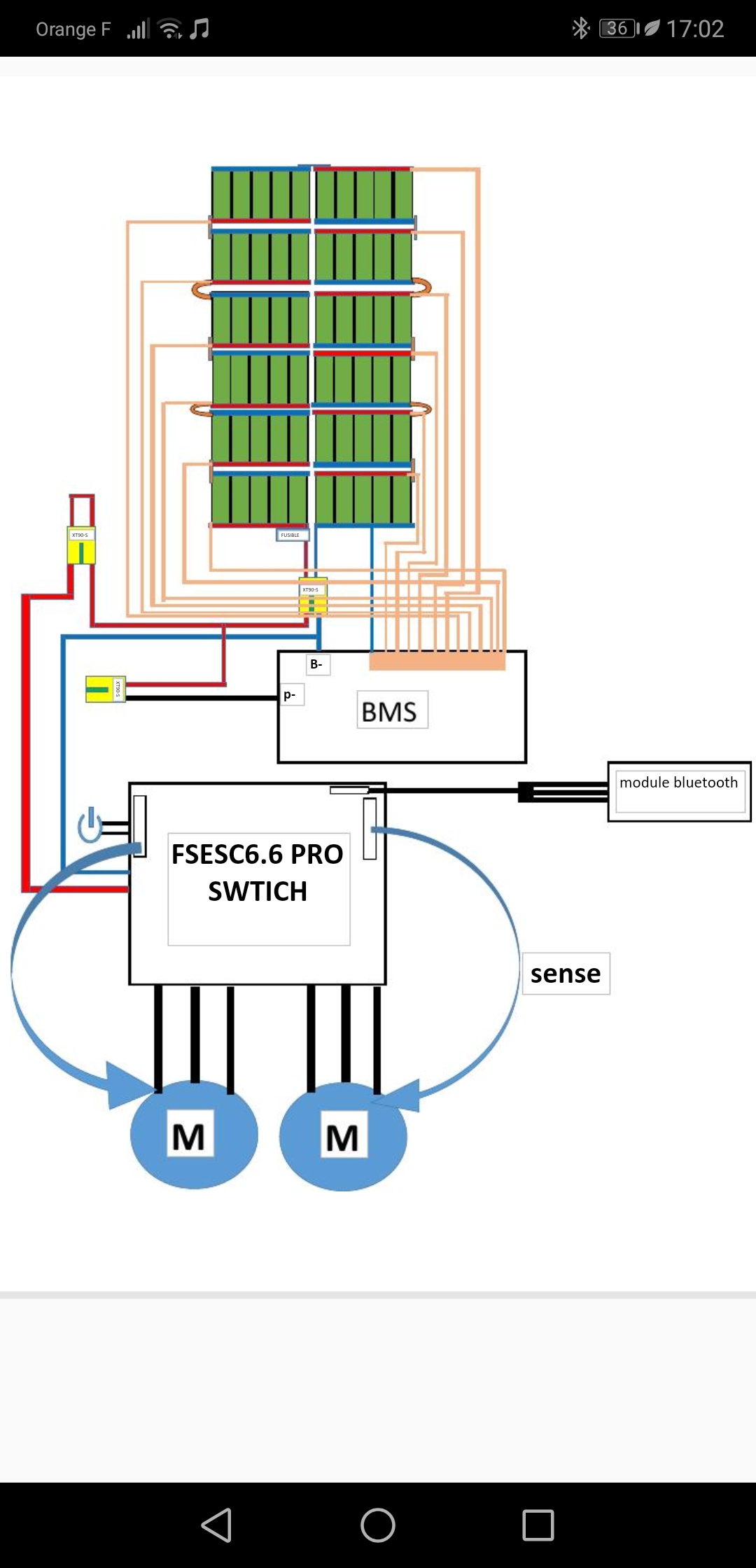

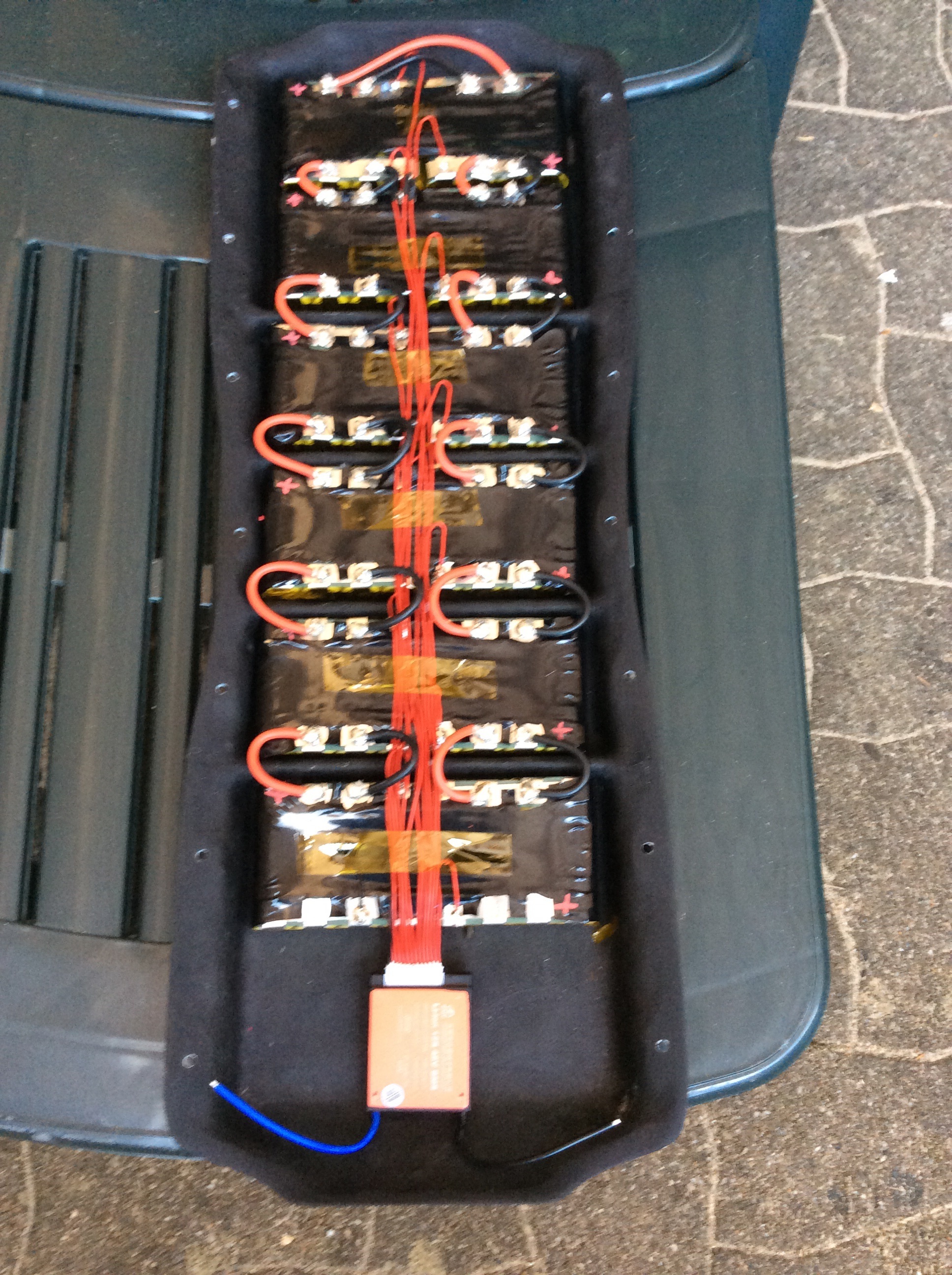

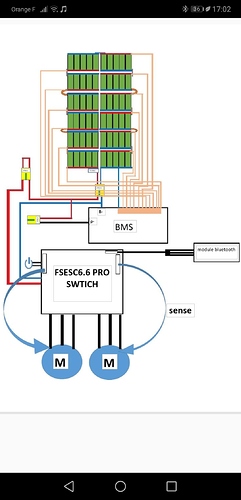

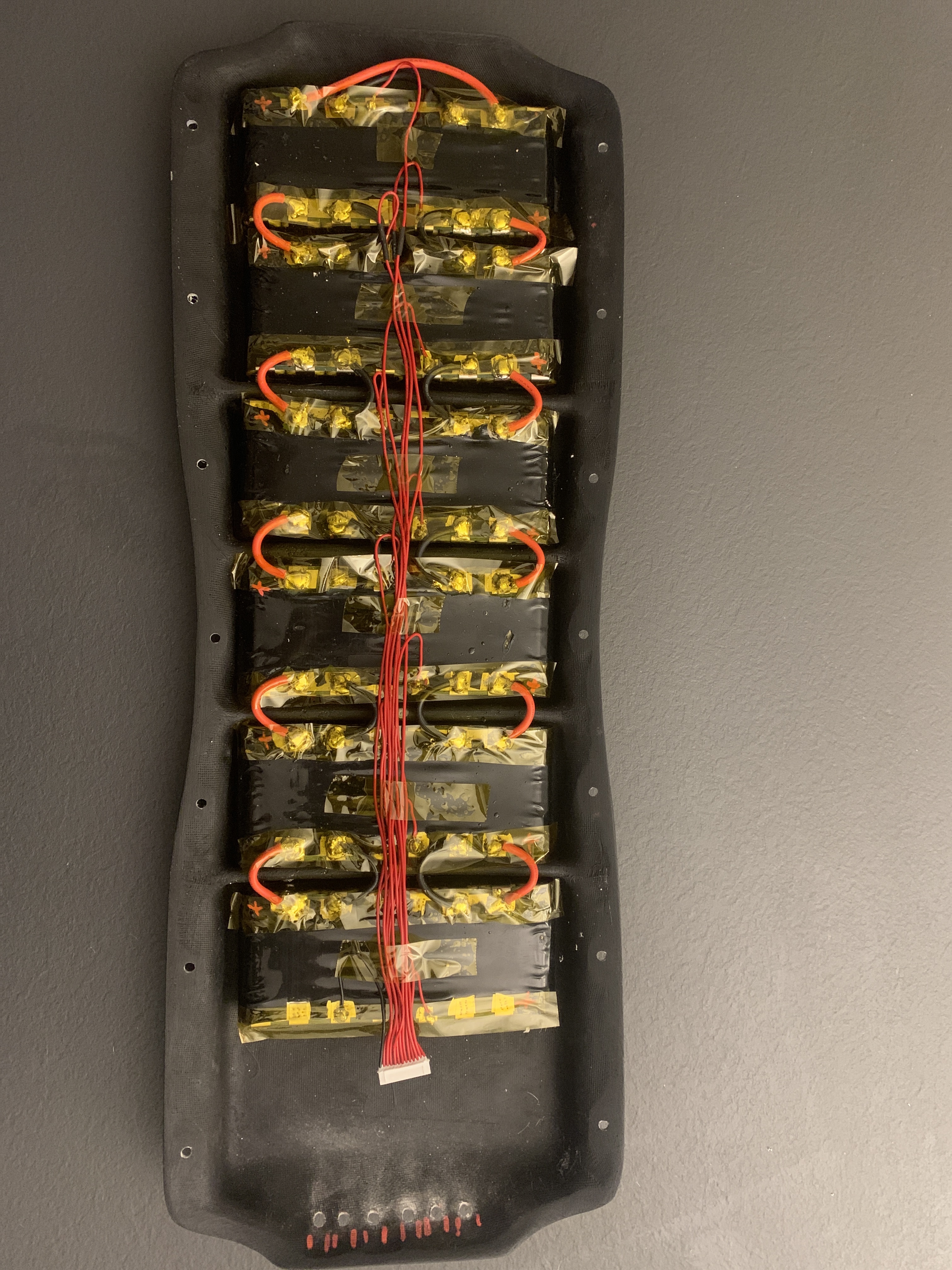

Voilà câblage refait je pense que c’est mieux.
J’avais laissé un peu de longueur pour le Flex de la planche mais elle en a vraiment pas beaucoup on peut même dire qu’elle en a pas :grinning:

Très mauvaise idée de pas laisser un peu de longueur sur tes liaisons série.
Faut pas qu’elle soit droites.
Un gars sur esk8.news vient d’en faire les frais justement.

1 J'aime

OK je recommence pour la troisième fois😀.
Est-ce que quelqu’un sait comment contrôler si un BNS fonctionne?

1 J'aime

Merci pour le schéma.

Pour le bms faut juste tenter de charger … .

1 J'aime
